Tidtaking med EmiTag og Time4o

Opplæring for nye og erfarne tidtakere

Sandnes IL Orientering · Innovasjonsparken, Ullandhaug · 18. august 2026

Kvelden

Mål for kvelden

Du skal kunne

Sette opp et løp i Time4o fra bunn — løype, klasser, startlister
Klargjøre postenheter før utsetting
Lese av brikker og lage resultatliste
Forstå hva som skjer når noe går galt

Agenda

Del 1 — Forstå EmiTag-systemet
Del 2 — Sette opp løpet i Time4o
Del 3 — Testløp
Del 4 — Avlesning og resultat

Bakgrunn

Fra EKT/eTiming til EmiTag/Time4o

EKT-brikke (6-sifret nr) → EmiTag (7-sifret, berøringsfri toveis brikke)
eTiming → Time4o — enklere og skybasert
Klubben har ikke egne EmiTag. Lånebrikker (nr. 1–100) skaffes fra Rogaland Sparebank Arena

Del 1

Forstå EmiTag-systemet

Toveis brikke, kodelogikk og hardware

EmiTag-arkitektur

Toveis brikke — brikka er datalageret

Posten trigger bare lagring og et 868 MHz-signal. Brikka har egen klokke og lagrer de siste 500 stemplingene.

EmiTag-arkitektur

Koden bestemmer hva brikka gjør

Kode	Brikkens oppførsel	Typisk bruk
0	Nullstiller klokka, markerer ny «race»	Startenhet
1–239	Lagrer kode + tid, sender brikkenr på 868 MHz	Poster i terrenget (mål = kode 90)
250–253	Dumper stemplinger fra siste race (siden sist kode 0)	Avlesning i mål (eScan2 A–D)
240–244	Dumper siste 5 dager / siste 500 stemplinger	Backup ved utilsiktet nulling

Mottakeren må alltid stilles på samme kode som posten den skal lytte til.

Hardware

Enhetene vi bruker

TFP/TFP3 sender felt. ECU, eScan2 og ETS kan i tillegg lese 868 MHz.

Hardware

Slå av/på og test i terrenget

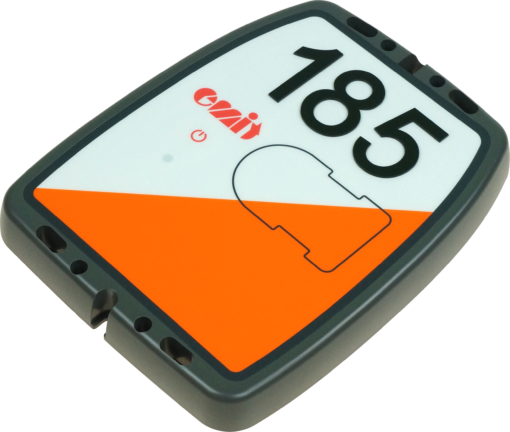

TFP (eldre platemodell)

Én knapp: hold ≥ 3 sek → aktiv i 36 timer
Ikke trykk raskt flere ganger → månedsmodus (30 dager)
Innebygde batterier, kan ikke byttes

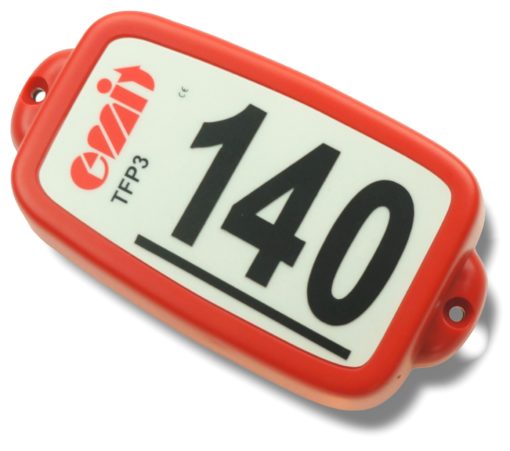

TFP3

Strømbryter på undersiden → sjekk grønn Competition-diode
Ingen timeout — husk å slå av etter innhenting
AA-batterier, ca. 30 dager

Test alltid med en EmiTag når posten står ute i terrenget — brikka blinker når posten slår inn.

Viktig

Startenheter nuller brikker

Kode 0 nullstiller brikka.

Plassér aldri en startenhet i sekretariatet, mellom mål og brikkeavlesning, eller der løypa går forbi.

En utilsiktet nulling starter et nytt løp på brikka. Da kommer ikke stemplingene fra selve løpet med ved vanlig avlesning (kode 250–253).

Del 2

Sette opp løpet i Time4o

Konsepter, oppsett, påmelding og startlister

Time4o

Vanskelig å ødelegge noe

Alle data fra løperbrikker lagres alltid og kan aldri endres
Feil oppsett? Reprosesser i etterkant — rådataene ligger trygt
God dokumentasjon på docs.time4o.com (se «Enkelt o-løp»)

Time4o · konsept

Eventor → Time4o → Eventor

Eventor
klasser, påmeldinger → Time4o
oppsett, tidtaking → Eventor
startlister, resultater

Før løp: importer klasser og påmeldinger fra Eventor — kan kjøres flere ganger
Under løp: all tidtaking skjer i Time4o
Etter løp: eksporter startlister og resultater tilbake til Eventor (eller PDF)

Time4o · konsept

Poster, løyper og klasser

Løypeposter → Løyper → Klasser

Poster (kontrollpunkter) settes sammen til løyper
Hver klasse knyttes til én løype — Time4o matcher automatisk på klassenavn
Flere klasser kan dele samme løype (H17 og D17 i dag)

Time4o · konsept

Påmeldinger, starttider og startlister

Påmeldinger → Starter
starttid → Startlister

Påmelding = en person i en klasse (fra Eventor eller direktepåmelding)
«Opprett/tildel starter» gir hver påmelding en starttid
Startliste (per klasse) og starterliste (per starttid)
Fristart: ingen fast starttid — brikketid styrer

Time4o · konsept

Stasjoner, avlesning og resultat

Stasjon
+ brikke → Avlesning → Tidtakingsdata → Resultatliste

All tidtakingsdata kommer fra stasjoner (avleser, ETS, manuell)
Stasjonstypen bestemmer rollen: brikkesjekk, start, mål, mellomtid, avlesning
Avlesning matcher brikkenr mot påmelding → status, starttid, måltid
Reprosessering → resultatliste og eksport til Eventor

Øvingsløp

Testløype

Start
kode 0 → Post 199 → Post 201 → Mål
kode 90

Klasser H17 og D17 — samme løype
Startlister som øvelse — men fri start (brikketid) når vi går
Ekstra stasjoner: brikkesjekk (ECU), startsjekk (ETS Mini), mellomtid (ETS Mini)

Testløp · steg 1

Opprett arrangementet

Opprett nytt arrangement i Time4o
Velg stasjonstype (avleser) med en gang — slipper å legge til senere
Følg oppskriften «Enkelt o-løp» (Time4o)

Testløp · steg 2

Poster

Postene løypa skal bruke i dag: 199, 201 og mål (kode 90)
Startenheten har kode 0 — nullstiller brikka
På ekte løp følger postkodene med i IOF XML-fila fra løypelegger

Nr. 170–199 = TFP3, 200–219 = TFP (eldre platemodell).

Testløp · steg 3

Løype

Start
kode 0 → Post 199 → Post 201 → Mål
kode 90

Sett postene sammen til én løype i riktig rekkefølge
På ekte løp: importer IOF XML v3 fra OCAD/Time4o
Dashboard skal være uten varsler

Testløp · steg 4

Klasser

Opprett H17 og D17
Knytt begge til samme løype — Time4o matcher automatisk på klassenavn
Resultatlistetype: standard (sortert på tid)
Nybegynner- og yngreklasser (N, C, D/H 9-10) vises usortert — egen resultatlistetype (RO § 8.9 b)

Testløp · steg 5

Påmelding

På ekte løp: importer påmeldinger fra Eventor — kan kjøres flere ganger
I dag: legg inn deltakerne via direktepåmelding
Etter fristen: åpne direktepåmelding — løperne kan redigere brikkenr selv (QR på arena)

Testløp · steg 6

Starter

Vi setter opp starttid for å øve — går selv løypa på brikketid (fri start)
Klasser med samme løype startes gruppevis; ledige starttider mellom gruppene til etteranmelding
Startintervall: min. 2 min på 11-12, 13-14 og 15-16, ellers 1 min — unngå henging
Kjør «Opprett starter», deretter «Tildel starter»

Testløp · steg 7

Trekk ut startlister

Startliste

Sortert per klasse
Oppslag på samlingsplass
2 eksemplarer

Starterliste

Sortert per starttid
Brukes på start
2 eksemplarer

Eksporter til Eventor på ekte løp. Print gjerne QR-kode for direktepåmelding / endring av brikkenr.

Time4o · direktepåmelding

Kapasitet: kart og starter

Legg inn antall kart per løype når løypelegger har bekreftet antallet
Direktepåmelding begrenses av ledige kart — og av ledige starter når klassen har startliste
Sett «Kombinasjon» som påmeldingsgrense → Time4o stopper på den laveste av kart og starter
Fristart (uten startliste): bare antall kart begrenser

Time4o · valg

Brikketid eller starttid

Brikketid (netto)

Tid fra brikka aktiveres på startenheten til mål
Fristart, typisk nærløp
Startenhet etter startbåsene

Starttid

Tid fra fastsatt starttid på startlista
Bemannet start, typisk kretsløp
Startenhet før startbåsene

I dag setter vi opp starttid for å øve på startlister, men går løypa på brikketid (netto) — da blir starten fri.

Time4o · timing

Når lager du startlistene?

Mange melder seg på i siste liten
Lag gjerne startlistene så sent som mulig
Kvelden før løpet eller om morgenen?

Time4o · brikker

Lånebrikker

Klubben disponerer 100 lånebrikker (nr. 1–100) fra Rogaland Sparebank Arena.

Lånebrikkene må markeres i Time4o før løp
Last opp et Excel-ark med kodene i én kolonne — 1–50 og/eller 51–100, avhengig av hvor mange dere låner
EKT-brikkenr (6 siffer) må fjernes før tildeling av lånebrikker
Tildeling av lånebrikker kan kjøres flere ganger ved etteranmelding
Kan også gjøres manuelt på løpsdagen — f.eks. ved død eller glemt EmiTag

Del 3

Testløp

Rigge stasjonene og gå løypa

Testløype

Rigg mini-løypa

Start: startenhet (kode 0) + ETS Mini (startsjekk)
Post 199
Post 201 + ETS Mini (mellomtid)
Mål: målenhet (kode 90)
Sekretariat: brikkesjekk (ECU) før start, avlesning (eScan2) etter mål

Hold startenheten unna mål, brikkeavlesning og resten av løypa — den nuller brikker.

Testløype

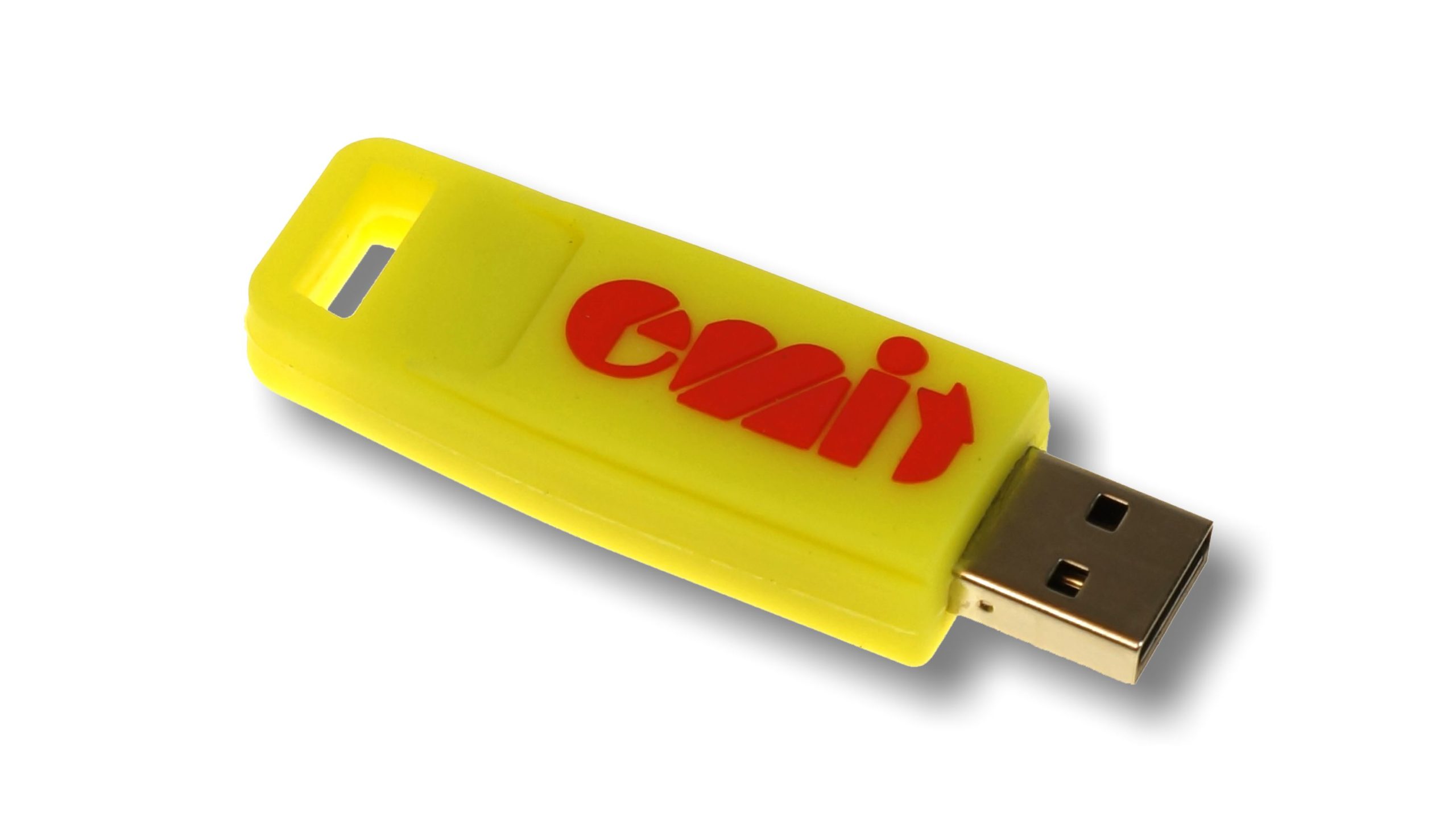

Brikkesjekk før start

ECU koblet til PC/nettbrett, brikkesjekk i fullskjerm
ECU-kode < 250 → viser kun brikkenr (ingen nulling)
Sjekker at brikka virker og at nr stemmer mot påmelding
Feil eller ukjent nr? Rett brikkenr i Time4o

Testløype

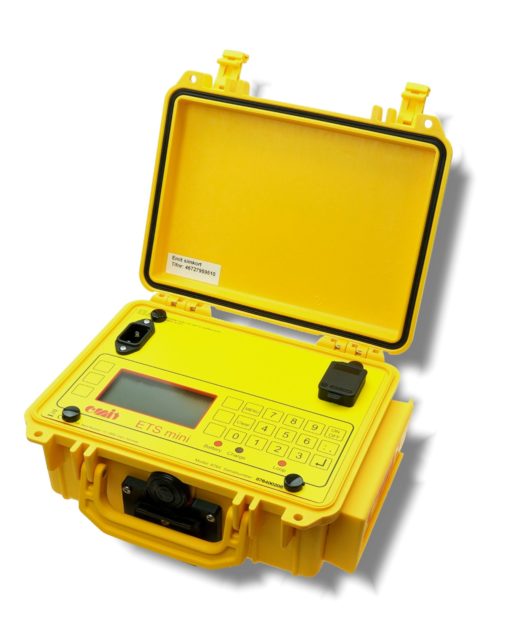

Startsjekk med ETS Mini

ETS Mini på start registrerer hvem som har startet
Gir kontroll på hvem som fortsatt er ute i skogen
Brukes med nullenhet eller hengesløyfe
Sender til Emit Server → plukkes opp i Time4o

Testløype

Mellomtidsstasjon med ETS Mini

ETS Mini ved en post underveis (i dag: post 201)
Fanger 868 MHz-signalet brikka sender etter stempling → mellomtid
Plasseres i umiddelbar nærhet til posten
Mellomtidene plukkes opp i Time4o

Testløp

Gå gjennom løypa

Hver deltaker får en lånebrikke
Flyt: brikkesjekk → start (nulling) → post 199 → post 201 → mål
Legg merke til at brikka blinker på hver post
La én gå feil med vilje — feil rekkefølge eller glemt post

Del 4

Avlesning og resultat

Fra brikke til ferdig resultatliste

Sekretariat

Avlesning etter mål

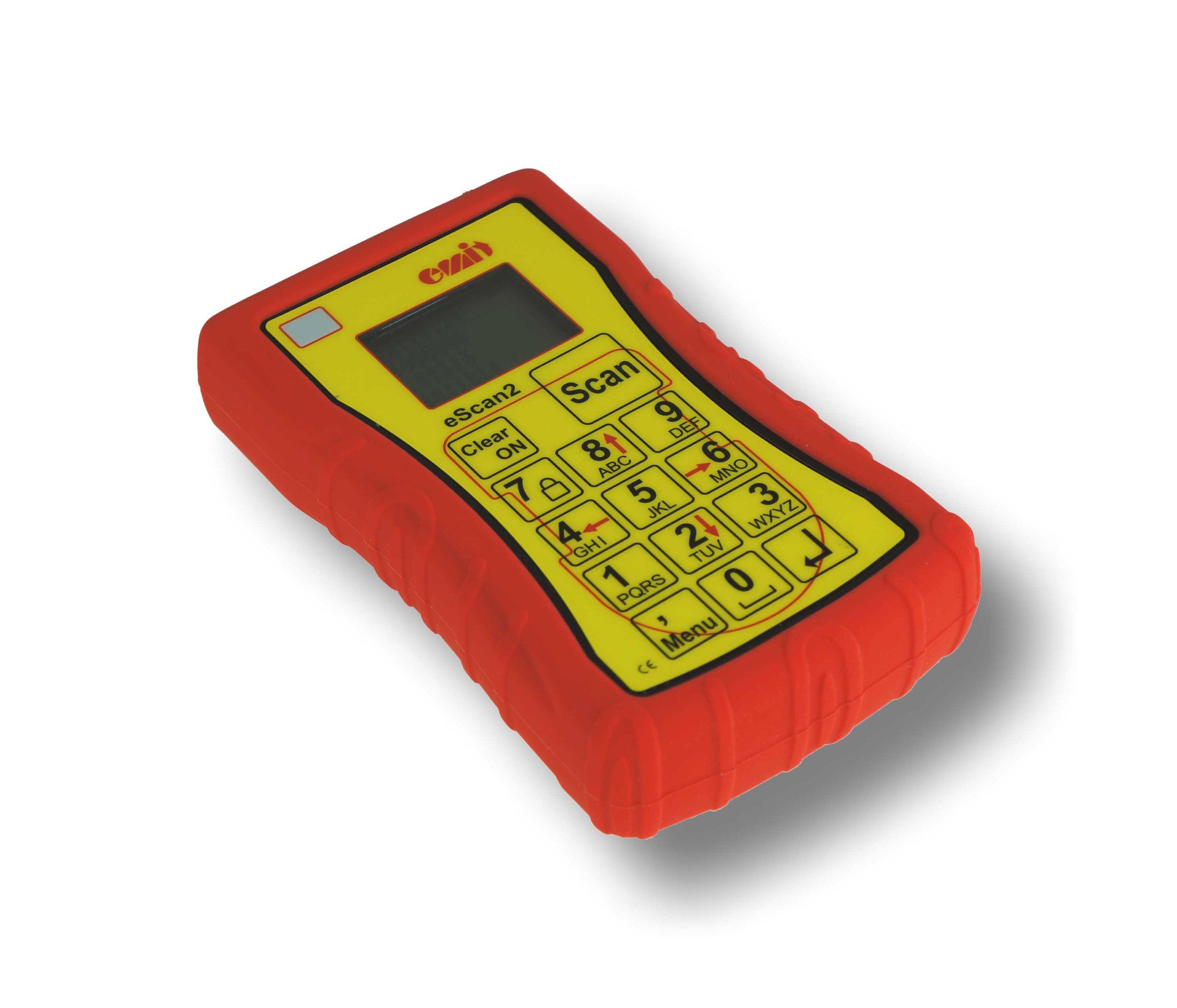

Løper holder brikka på eScan2/ECU (kode 250–253) → dumper siste race
eScan2 før løp: slett gamle data, still klokka, sett kontinuerlig avlesning
Brikka blir avlest → løper får status og tid i Time4o

Sekretariat

Rette feil og reprosessere

Feil rekkefølge eller manglende post gir status disk — Time4o viser hvilke poster som mangler
Rådata endres aldri — juster oppsett og reprosesser
Endre status: Inaktiv → Ikke startet for de som ikke kom i mål
Brikke nullet ved uhell? Backupkoder 240–244 henter dataene tilbake

Resultat

Resultatliste, Live Center, Eventor

Resultater → Resultatliste (PDF for oppslag)
Live Center: liveresultater på åpen URL for publikum
Eksporter resultater til Eventor
Kretsløp: usortert visning for enkelte klasser (RO § 8.9 b) — ikke H17/D17

Beredskap

Når noe går galt

Nullet brikke → backupkoder 240–244 (siste 5 dager / siste 500 stemplinger)
Time4o kan alltid reprosessere — ingenting er tapt i oppsettet
Spør teknisk leder eller en erfaren tidtaker
Siste instans: Time4o-support (Marius Bjugan) — svarer raskt

Avslutning

Oppsummering og videre lesning

Husk

Brikka er datalageret; koden bestemmer oppførsel
Startenheter nuller — pass på plassering
Time4o er trygt; du kan alltid reprosessere

Les mer

/tidtaking — oversikt
/tidtaking/time4o — oppsett
/tidtaking/emitag — hardware
/tidtaking/emitag-konsept — dataflyt
docs.time4o.com
